U601超聲掃描顯微鏡
技術規格書
超聲掃描顯微鏡（SAM）是一種利用超聲波為傳播媒介的無損檢測成像設備，主要利用高頻超聲波，對各器件、材料進行檢測，能夠檢測出樣品內部的氣孔、裂紋、夾雜和分層等缺陷，并以圖形的方式直觀展示。在掃描過程中，不會對樣品造成損傷，不會影響樣品性能，可滿足水冷散熱器、電器焊接件、碳纖維復合材料等產品質控需求。

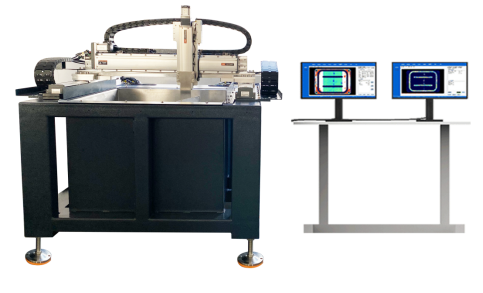

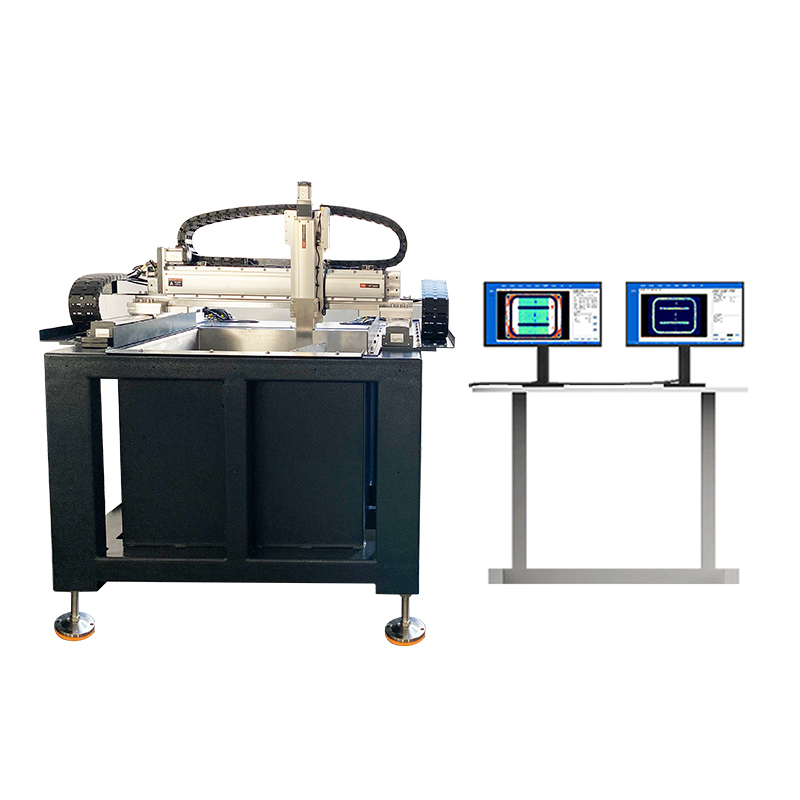

注：上圖僅供參考，實際產品可能會有所差別
一、基本特性
|
序號 |
指標 |
說明 |
|
1 |
通道數 |
單通道 |
|
2 |
掃描模式 |
脈沖反射法 |
|
3 |
整機尺寸 |
1320mm×1400mm×1800mm |
|
4 |
水槽尺寸 |
890mm×840mm×640mm |
|
5 |
有效掃描范圍 |
650*650*150mm |
|
6 |
掃描速度 |
500mm/s |
|
7 |
圖像推薦分辨率 |
1～4000um |
|
8 |
重復定位精度 |
X、 Y、Z≤±0.01mm |
|
9 |
上下水功能 |
水壓注水，重力排水。 |
二、設備主要配置：
|
序號 |
名稱 |
規格 |
|
1 |
掃描系統 |
X/Y/Z軸：絲桿模組 |
|
2 |
水槽 |
890mm×840mm×640mm |
|
3 |
超聲發射、接收器 |
帶寬1-30MHz |
|
4 |
高速數據采集卡 |
采樣頻率100MHz |
|
5 |
工控機 |
I7處理器， Windows 10-64 位操作系統，USB 及網絡接口。 |
|
6 |
顯示器 |
兩個27"液晶顯示器 |
|
7 |
檢測軟件 |
shsiwi水冷散熱板超掃測控軟件V1.0 |
三、常用備品備件
|
序號 |
配件名稱 |
型號 |
品牌 |
單位 |
更換頻次 |
貨期 |
|
1 |
探頭清潔器帶海綿基座 |
/ |
shsiwi |
套 |
根據使用情況 |
一般一周 |
|
2 |
探頭線 |
/ |
shsiwi |
根 |
根據使用情況 |
一般一周 |
四、軟件功能
4.1 水冷散熱板焊接缺陷檢測
|
測量能力 |
能力描述 |
|
標準塊測量誤差 |
測量機械加工的標準塊，在軟件進行強度校準的前提下，超聲檢測多次測量誤差在±2%。 |
|
工件測量誤差 |
指定的釬焊水冷板重復掃描至少五次，評估每次掃描釬著率波動范圍小于5% |
|
厚度測量范圍 |
Al材料： 0.6 ~ 20mm（10MHz-25MHz探頭） 注：根據客戶工件的材料和厚度選配探頭 |
|
缺陷識別能力 |
在測量系統厚度能力范圍內，被測材料聲速在標準材料聲速±5%以內的情況下，且超聲入射表面為平面的被測產品的水平方向的結合缺陷的識別能力為0.3毫米（25MHz探頭）。 |
4.2 其他領域
本產品還可以應用于碳纖維復合材料、棒材、靶材、銅鉬銅等材料的檢測。
五、軟件功能
|
軟件功能 |
功能描述 |
|
手動掃描 |
可以通過手動的方式生成C掃描圖像，反映被檢焊接結合面結合情況，并以釬著率、缺陷面積等數值的形式顯示檢測結果。釬著率計算默認正峰值計算。 |
|
探頭與C掃圖像對位 |
可通過點擊C掃圖的具體像素點將探頭移至與實際被檢工件相對應的位置。 |
|
手動分析 |
對生成的C掃圖片可以進行各種編輯，包括加框（確認有效分析區域），測距，修改閾值，圖片剪裁，針對弧面圖形進行弧面補償?shù)取?/span> |
|
多種掃描模式 |
主要掃描模式：A掃描模式、B掃描模式、C掃描模式、快速掃描、自動掃描、區域掃描等多種掃描模式； （1） A掃描：對某一定點接收到的超聲信號，進行成像處理，橫坐標為時間，縱坐標為超聲信號，可以反映缺陷的位置、大小信息； （2） B掃描：對某一截面內的超聲波信號，以灰度或彩色的形式顯示在二維平面內，橫坐標代表掃查機構的位移方向，縱坐標代表超聲波傳播的深度方向，反映缺陷在樣品內的相對深度信息； （3） C掃描：對某一深度的截面進行掃描，是X-Y二維平面內移動并選取A掃描特定深度的點的信號成像，顯示的是水平截面的缺陷信息； （4） 區域掃描：可自定義檢測區域，并對檢測區域進行掃描； （5） 批量掃描：對放置于水槽中的一種或多種工件進行自動檢測； |
|
報告自動生成 |
掃描后自動生成掃描分析報告，報告中包含：掃描圖片、各種掃描參數設置等信息，可對檢測結果自動進行編輯并輸出報告文檔。 |
|
探頭管理 |
可對不同型號探頭進行更換或編輯。 |
|
一鍵自動校準 |
可自動對檢測設備坐標偏移及檢測系統能量變化，校準系統漂移，保證檢測結果的準確性和穩定性。 |
|
不銹鋼標準強度 |
系統自帶滿足GBT 11259-2015《超聲波檢測用鋼對比試塊的制作與校驗方法》的不銹鋼標準塊。認定該不銹鋼標準塊的超聲反射強度=100 STSS（“STainless Steel Standard”的縮寫），其他所有材料的檢測相對于STSS做換算。 |
|
缺陷檢測能力 |
焊接缺陷、粘接缺陷、封裝分層、粘片空洞等區域和良好區域。 可對缺陷尺寸和面積進行自動統計和計算。也可根據客戶的要求，提供有償定制開發服務。 |
|
聲速檢測 |
聲音在被測材質中的飛行速度。 |
六、廠務安裝條件
5.1 設備尺寸
設備整機尺寸1320mm（長）×1400mm（寬）×1800mm（高）。安裝方案基于空間占用小和維護/服務條件優化的需要，保證在設備周圍留有1000mm的空間，可以方便工作人員進行操作、維護。
5.2 電腦桌
設備配有電腦桌，用于安放鼠標、鍵盤及顯示器。
5.3 電力供應
工作電源：220V±10%/50Hz，2KW
5.4 水源
設備需要自來水、去離子水或者純凈水，并且需要定期更換。水溫要求：15～30℃
5.5 環境溫度要求：20～35℃
5.6 環境相對濕度：35℃≤50％RH
5.7 周邊環境：
不要放在強磁場、電磁波和產生高頻設備的旁邊。
減少振動，10Hz以下振動的******振幅 0.7μm PP以下。
灰塵少、濕氣少，沒有腐蝕性氣體的地方。
電源的變化，限制到小。
為了防止地震的損壞，四周一定要固定。
七、標準材料聲速表
|
材料 |
聲速（m/s） |
|
|
鋁 |
Aluminum |
6305 |
|
鋼 |
Steel,common |
5920 |
|
不銹鋼 |
Steel,stainless |
5740 |
|
黃銅 |
Brass |
4399 |
|
銅 |
Copper |
4720 |
|
鐵 |
Iron |
5930 |
|
銀 |
Sliver |
3607 |
|
金 |
Gold |
3251 |
|
鈦 |
Titanium |
5990 |
|
聚氯乙烯 |
PVC |
2388 |
|
樹脂 |
resin |
4076 |
|
金剛石 |
diamond |
14000 |
|
鋅 |
zinc |
4170 |
|
有機玻璃 |
Organic glass |
2730 |
|
陶瓷 |
ceramic |
5842 |
|
錫 |
tin |
3230 |
|
水 |
1500 |
|
